Questo documento è stato scritto da Stambecco Ingegnoso per Scoutnet. É di dominio pubblico, vale a dire che chiunque di voi può distribuirlo ovunque senza nessuna restrizione. É comunque vietato distribuire copie modificate di questo documento o parti di esso senza citare il documento l'origine. State leggendo la versione 2004 riveduta e corretta.
Prima di iniziare a parlare in maniera specifica della sopraelevata vorrei dirvi che io ne ho costruita una sola, quindi in questo testo si parlerà di uno dei modi di realizzare questo progetto. Non è detto che sia l'unico ne tantomeno il migliore. Questo tipo di sopraelevata è stata fatta per risparmiare filagne, avvalendosi del fatto che io e la mia ex squadriglia avevamo a disposizione un numero di palanche di legno per poter tappezzare il pavimento. Comunque non scoraggiatevi se non avete tutti gli ingredienti e continuate a leggere.
Sarebbe meglio dire "a cosa servirebbe" una sopraelevata visto che, da quanto vedo, molte di queste vengono costruite su terreni pianeggianti. Lo so, è molto bello avere la propria tenda sollevata 2 metri da terra, ma a volte sarebbe meglio risparmiare filagne e fatica per qualche costruzione più utile. Questo discorso naturalmente non ha alcun senso se è necessaria la costruzione di una sopraelevata per varie questioni. Esaminiamole una per una:
É, come vi ho già detto, uno dei casi più frequenti, comunque è anche bello e da soddisfazione a una squadriglia costruire una tenda sopraelevata.
Finalmente passiamo a motivazioni un po' più serie. Un terreno in pendenza è anche stato il mio caso quindi posso assicurare che per risolvere il problema una sopraelevata è quella che fa al caso vostro. Attenzione però, bisogna stare attenti alle misure delle filagne perchè altrimenti i più distratti, come sempre nel mio ex reparto è successo, potranno edificare una bellissima sopraelevata parallela al terreno, vale a dire inclinata anche lei.
Ricordatevi: il capo non dorme, riposa, percui se voi lettori siete capi squadriglia capirete benissimo che il sonno è vitale. Perchè rovinarsi la tanto sospirate dormite con una tenda su un terreno scomodo ??? Questo documento fa al caso vostro.
Io ho costruito una sola volta una sopraelevata e devo dire con buoni risultati. Di motivi per ora ho solo questi, potete contattarmi per aggiungerne altri in caso abbiate il bisogno di farli sapere a probabili futuri lettori.
Ci stiamo inoltrando nel cuore del documento. Vediamo il materiale necessario e gli attrezzi che bisognerebbe usare per realizzare questo progetto.
Questo penso sia uno dei componenti fondamentali per la costruzione. Non vanno prese filagne normali ma queste devono essere molto robuste. Ne servono 6 di lunghezza media di 3 metri. Sono le 6 filagne che andranno piantate per terra e che dovranno reggere il peso della tenda e dei suoi occupanti per tutto il campo.
Con "normali" intendo le classiche utilizzate anche per le costruzioni e i treppiedi. Sono necessarie 5 filagne di questo tipo e la loro lunghezza deve essere necessariamente superiore ai 4 metri, considerando che un normale soprattelo aperto figura come un quadrato di questa dimensione. 4 metri e mezzo sono più che sufficienti. Saranno le filagne orizzontali, poste a 2 metri da terra in un particolare intreccio che permetterà di costruire un piano molto solido.
Per questo tipo di progetto sono necessarie 11 palanche di larghezza 20-25 centimetri e lunghezza anche questa volta necessariamente non inferiore ai 4 metri. Per palanche intendo lunghe tavole di legno dello spessore di 5 centimetri (a volte rinforzate con del ferro al loro interno) che saranno le mattonelle del piano superiore, sulle quali poi si dormirà.
Questi cordini non devono essere molto vecchi. Alcuni vecchi cordini di canapa tendono a strapparsi quando troppo in tiro e potete ben capire non possiamo permetterci questo lusso con un progetto del genere. Comunque sia, è più apprezzabile usare i cordini di canapa che quelli per così dire "sintetici" (non so di preciso di cosa siano fatti) perchè si stringono anche meglio e quando vengono bagnati potete stare tranquilli che prima che si sciolgano passeranno secoli e secoli (leggasi: "non volerete di sotto durante il sonno").
Non so da voi ma nei mio gruppo i cordini sono alquanto scarsi. Ci siamo così procurati uno spago molto resistente per poter fissare i tiranti della tenda a terra. A 2 metri di altezza i normali cavi che sono attaccati al soprattelo certo non bastano per arrivare a terra. É anche importante che questo spago, come ho sottolineato prima, sia veramente robusto perchè dovrete confidare in lui quando il forte vento tenterà di strapparvi via la tenda (come ci è capitato).
Considerate che dovrete fare 6 buche per terra profonde come minimo 70 centimetri l'una. Siccome non tutti i gruppi scout dispongono di trivelle, ruspe, scavatrici o martelli pneumatici, consiglio delle cartocce (una specie di pala di ferro fatta apposta per scavare buche), 2 per impiegare meno tempo. Per fare una buca decente sono necessarie 2 persone, quindi 4/5 persone lavoreranno alle fondamenta.
Non potete sapere il dolore che si prova usando la cartoccia descritta prima a mani nude. Quindi vorrei aggiungere nell'elenco degli attrezzi richiesti anche un paio di guanti da lavoro. Meglio 2 paia.
Concludo questo paragrafo dicendo naturamente che sono necessari anche tutti i normali attrezzi che si usano per piantare una tenda.

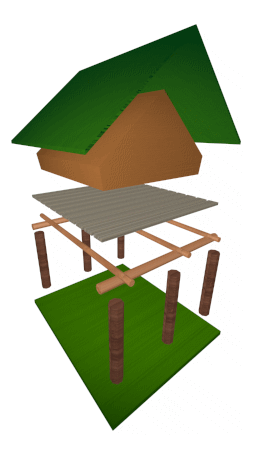

Iniziamo a vedere il progetto della sopraelevata. Come già detto il luogo dove costruirla può essere scelto senza alcuna restrizione, visto che il fatto di costruire una sopraelevata è il rimedio ai problemi del terreno. Con il capitolo del progetto intendo dare l'idea di come sarà la nostra costruzione quando ultimata. Per la realizzazione passare al capitolo successivo.
La sopraelevata sarà alta 2 metri da terra. Si reggerà su 6 filagne molto robuste che penetreranno nel terreno ognuna minimo 70 centimetri. Queste filagne saranno così disposte: 3 a fronte della tenda e 3 sul retro. Fronte e retro sono le aperture del catino della tenda, quindi ogni fila formata delle 3 filagne sarà perpendicolare all'asta di colmo, e non parallela.
In cima a queste filagne verranno fissati orizzontalmente 2 pali da 4 metri, uno per ogni fila. Siccome il terreno può essere in pendenza, i pali orizzontali devono essere ad altezze diverse da terra per consentire la costruzione di un piano non inclinato. L'altezza di questo piano deve essere di 2 metri minimo percui probabilmente sulla prima fila la il palo orizzontale sarà piazzato a 2 metri dal suolo, mentre sulla seconda è probabile che sia necessario collocarlo all'altezza di 2 metri e mezzo.
Dopo aver costruito queste opere d'arte moderna sarà necessario collegarle assieme. In corrispondenza di ogni filagna verticale verrà passato un palo orizzontale da 4 metri poggiante sui 2 architravi creati in precedenza. Una volta fatto si sarà costruito un quadrato di 4 metri per 4 avente in mezzo una filagna sempre della solita misura che lo divide in 2 rettangoli di 4 metri per 2, il tutto sorretto da 6 pali (3 per ogni lato diviso) all'altezza di minimo 2 metri dal suolo. Ecco così usate tutte le filagne necessarie, 11 per la precisione. Ora non rimane che da prendere le 11 palanche e metterle sopra il piano appena costruito. Naturalmente il verso di queste palanche deve essere perpendicolare alle ultime 3 filagne montate. Lasciando 5 centimetri di spazio fra l'una e l'altra si dovrebbe riuscire a coprire l'intera superficie. Se non dovessero bastare trascurate senza problemi lo spazio dedicato alla veranda, l'importante è dormire comodi !!!

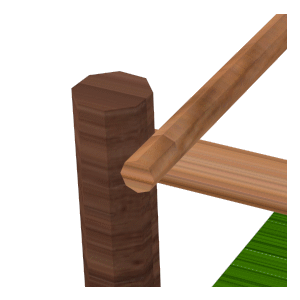

Iniziamo a rimboccarci le maniche: prendiamo 4 pali da 4 metri l'uno e costruiamo per terra un quadrato dove vogliamo edificare il nostro castello. É di vitale importanza sapere posizionare bene le filagne, sapere quale va messa sopra o sotto, quale va posizionata esternamente e quale internamente: a tale scopo vi ricordo che il peso che la nostra costruzione deve sostenere è all'incirca di una tonnellata (per le squadriglia molto numerose). Bisogna ben capire, come ho appena detto, che nessuna filagna deve essere aggrappata a un'altra ma poggiata, bisogna capire bene come i pali portanti esterni siano meglio dei pali portanti interni quando sarete in 8 e dondolerete a 2 metri di altezza ... É inutile legare il quadrato con dei cordini perchè non ce ne è il bisogno ora, serve soltante per prendere le misure.
Si dia inizio ai lavori di scavo! Una volta fatte le 4 buche laterali esterne ai 2 architravi di fronte e retro (non fate le buche vicino agli altri pali) potete terminare facendo le altre 2 buche (le ultime per fortuna) che saranno quelle centrali, sempre in posizione esterna agli architravi.
Ora smantellate il quadrato che avete costruito e riponete le filagne da qualche altra parte perchè adesso viene la parte piu' importante. Può sembrare semplice piantare le filagne nelle buche che avete appena fatto ma non è così. Dall'esito di questa operazione dipende la riuscita o no di tutto il progetto. Le 6 filagne molto robuste dovranno essere messe in posizione verticale e devono essere fissate perfettamente: non devono oscillare se non per quei 2 centimetri al massimo. La buca va completamente riempita di sassi che devono essre schiacciati dentro a forza con una mazzetta di ferro (possibilmente) e con il massimo della violenza. O i 6 pali vengono inchiodati per terra o per terra ci finirete voi la notte.
Superato questo delicato momento dovremmo essere arrivati al punto in cui avrete fatto tanta fatica per vedere piantati per terra 6 pali, in 2 file parallele a distanza di 4 metri. Riposatevi. Il grosso è finito, ora non resta altro che finire una normale costruzione. Riprendete 2 dei pali del quadrato che avete messo da parte e metteteli in posizione orizzontale all'interno delle file appena costruite. Avrete così fatto 2 costruzioni indipendenti, parallele e uguali. Questi pali orizzontali appena montati devono essere entrambi sullo stesso livello (altrimenti la sopraelevata viene inclinata) e devono essere saldati alle filagne verticali con delle potenti legature quadrate. E' compito di queste legature reggere il vostro peso.

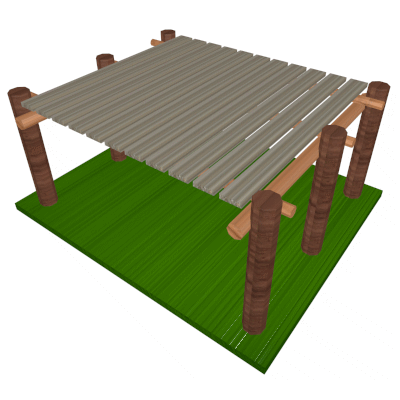

Ora si tratta soltanto di aggiungere gli ultimi 3 pali. Questi vanno poggiati sopra i due pali da 4 metri che avete appena finito di legare, ognuno in corrispondenza di un palo verticale. Una volta fatto ciò legate questi nuovi arrivati ai due loro amici orizzontali anche qui con delle legature quadrate. Per terminare non rimane altro che prendere le 11 palache e appoggiarle (per loro non serve alcuna legatura) sopra questa rete di filagne che avete appena finito di costruire e il gioco è fatto !!!
Si... lo so che a voi sembra instabile perchè oscilla forse un po' troppo, ma se voi avete fatto le buche da minimo 70 centimetri e le avete ricoperte bene, non abbiate paura, vi abituerete e non accadrà nulla.
Non è molto complicato. Devo annunciarvi che questo capitolo non potrà essere molto descrittivo perchè la tenda che ho usato io è molto vecchia e molti reparti ne hanno di nuovi modelli che si montano in maniera differente, percui si spera che sappiate montare una tenda senza alcun problema.
Quello che posso dirvi è che mai come ora è necessaria una grande organizzazione. In nessun caso la tenda può essere assemblata per terra e poi trasportata in alto, si rischierebbe di romperla e si farebbe una gran fatica. Anche se non siete ancora abili a rimanere in piedi senza esitazione sulla vostra costruzione dovrete farlo. Prima di innalzare la vostra dimora è necessario che a ogni tirante destinato a scendere a terra venga fin dall'inizio attaccato un pezzo di spago molto resistente. Per quanto riguarda l'organizzazione consiglio che solo i più grandi salgano all'inizio sul piano rialzato perchè i venti sono micidiali e c'è bisogno di grande forza fisica per tenere in piedi la tenda prima che questa venga picchettata al suolo. Questa operazione deve essere fatta molto velocemente e una volta completata è meglio rieseguirla (anche periodicamente durante il campo) per tendere meglio tutti i tiranti.
Costruire una sopraelevata, mantenerla stabile per 15 giorni, utilizzarla per altre attività oltre il riposino dopo il pranzo non è sempre facile come sembra. Date un'occhiata qui di seguito:
Il vento sarà il vostro più grande nemico. Anche se il piano rialzato non viene contagiato da questo problema, vi do alcuni consigli per non vedersi trasformare a vostra insaputa la tenda in una mongolfiera. Non stò scherzando. Il vento a 2 metri di altezza ha sicuramente maggiore intensità, specialmente se intorno a voi non ci sono alberi ma grandi spazi. Non potete immaginare, se non lo provate, quanto questo può caratterizzare il primo pericolo per costruzioni del genere. Perchè vi dico questo ??? La mia tenda è volata completamente spezzando 8 tirandi e sradicando 4 picchetti, ha trascinato a 10 metri di distanza il soprattelo e il catino pieno di sacchi a pelo, stuoini e vestiti. 2 pali della paleria sono stati completamente piegati e l'asta di colmo è stata riparata con 2 pali angolari perchè un suo componente aveva ceduto. Come prevenire disastri del genere ??? Noi lo abbiamo capito troppo tardi ma io posso dirvelo tranquillamente:
É un particolare ancora non trattato ma che prima o poi doveva passare per le vostre menti. Fare una scaletta decente non è affatto semplice.
Negli ultimi 2 casi è necessario che la scaletta o simile sia ben ancorata per terra e tenuta sempre tesa. Quando si mette un piede sulla scaletta questa tende a spostarsi verso l'interno, vale a dire voi scivolereste via.
Anche se sono sicuro che queste persone vogliono sicuramente salire e scendere dalla scaletta come farete voi altri, può darsi che per vari problemi non lo possano farlo. É necessario quindi abbandonare il progetto della scaletta per sostituirlo con qualcosa di più utile per tutti. Un ascensore è alquanto impossibile da costruire e siccome il teletrasporto non è stato ancora inventato sarete costretti (se ci pensate bene è anche comodo per voi) a montare un piano inclinato che dalla sopraelevata si dirige verso terra. Potete usare una normale palanca di 4 metri (state tranquilli non si rompe) che dal punto più basso del piano sopraelevato si dirige verso il punto più alto del terreno. É stato fatto così anche nel mio ex reparto, e devo dire con buoni risultati.
Bene, dopo aver costruito la sopraelevata e dopo averci piazzato sopra la vostra tenda (e, perchè no, dopo una bella dormita) potrete finire il vostro angolo di squadriglia.
Fra le idee interessanti il tavolo potrebbe tranquillamente essere costruito sotto la sopraelevata, tavolo che condividerà le filagne portanti della vostra costruzione per risparmiare materiale.
Altro consiglio che potrei darvi è di usare ampi teloni da attaccare sotto il piano rialzato per aumentare le superfici d'ombra del vostro angolo.
Potrete aggiungere (se le dimensioni dei pali lo permetteranno) delle protezioni anti caduta. Non saranno molto necessarie, ho potuto notare che la gente stà attenta, ma possono sempre arricchire la vostra costruzione.
E che altro ??? Proprio non lo so !!! Penso che io abbia già detto abbastanza. Ora stampate questo documento e portatelo ai vostri squadriglieri, oppure ai vostri capi squadriglia a seconda della carica che ricoprite.
Conclusione: state attenti a come fissate le 6 filagne verticali, state attenti a non volare di sotto e state attenti a non ritrovarvi la vostra tenda a 10 metri di distanza.
Tempo fa vi avrei dato il mio vecchio indirizzo Scoutnet (1907:395/109.16). I tempi sono cambiati, e oggi dovrei darvi un indirizzo email per permettervi di contattarmi. Nonostante ciò, preferisco non farlo. Se davvero volete mettervi in contatto con me chiedete di Stambecco Ingegnoso, squadriglia Falchi, a qualcuno del gruppo scout Agesci Roma 124 che si ricordi di questa "vecchia conoscenza".
Ciao a tutti
Stambecco Ingegnoso
